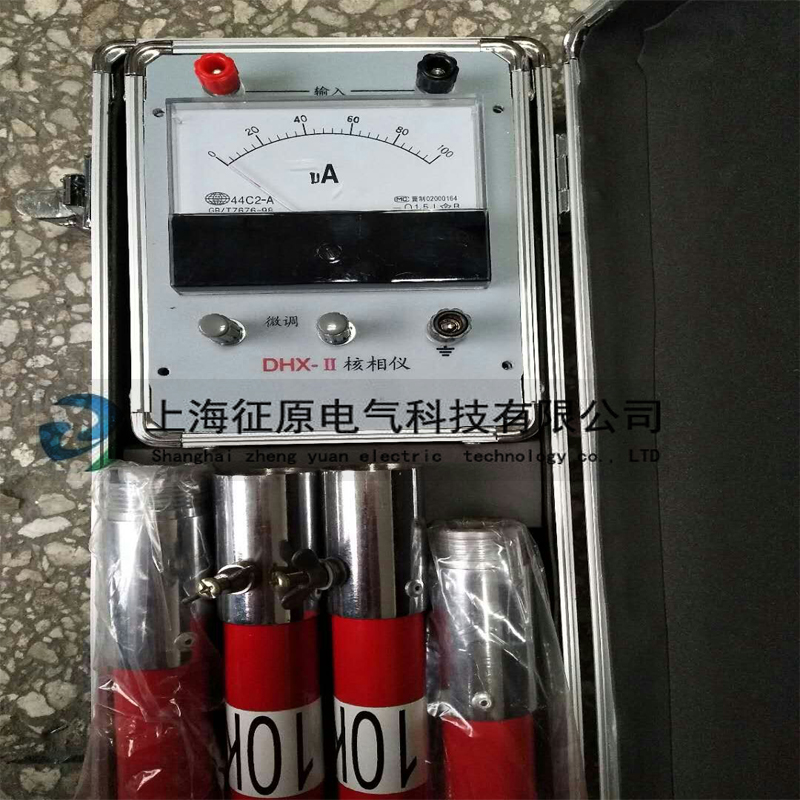

DHX-II型指針式高壓核相儀適用于高壓電力線路的相位核定工作。RA=RA′為固定電阻核相棒，固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表，根據廣義交流電橋原理：UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電壓幅度值和電位相同。如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。只有當兩端相位不相同時，調節r和r′不能使電橋平衡即Ig=0，此時，被測兩端電壓不是相同位。
2008年由上海市電力研究所會同上海市供電局，對DHX-II型指針式高壓核相儀進行了電氣性能方面的綜合測試，測試結果如下：
1、單根核相棒電阻值和外形測量數據
|
試 品 |
標 稱 |
實 測 |
誤差 |
標 稱 |
實 測 |
誤差 |
|
|
10 |
A |
900 |
865 |
-5 |
100 |
100 |
0 |
|
A′ |
900 |
865 |
-3.8 |
100 |
100 |
0 |
|
|
35 |
A |
1100 |
1080.3 |
-1.7 |
357 |
380 |
6.4 |
|
A′ |
1100 |
1080.3 |
-1.7 |
357 |
380 |
6.4 |
|
|
110 |
A |
1100 |
1150 |
4.5 |
660 |
740 |
12 |
|
A′ |
1100 |
1150 |
4.5 |
660 |
740 |
12 |
|
2、單根核相棒工頻耐壓試驗數據
|
試品額定電壓（ kV） |
試驗電壓 |
持續時間 |
結 果 |
|
10 |
50 |
5 |
良好 |
|
35 |
105 |
5 |
良好 |
|
110 |
300 |
5 |
良好 |
3、單根核相棒、電抗元件發熱試驗數據
|
試 品 |
試 驗 |
測 量 |
元 件 |
最大電流下持續5分鐘元件的溫升 ℃ |
|
10 |
1.0u線=10 |
87 |
674 |
4.5 |
|
2.0u線=20 |
190 |
|||
|
35 |
1.0u線=35 |
93 |
443 |
5.5 |
|
2.0u線=70 |
184 |
|||
|
110 |
1.0u相=63.5 |
72 |
443 |
5 |
|
2.0u相=127 |
138 |
測試時環境溫度：17.5℃。
4、DHX-II型指針式整體試驗數據
|
試品 |
兩端試驗電壓（ kV） |
A - A′ |
A - B′ |
A - C′ |
||||||||||
|
T1 |
T2 |
0° |
1 0 ° |
20 ° |
30 ° |
0° |
120°+10 |
120°+20 |
120°+30 |
0° |
-120°+10 |
-120°+20 |
-120°+30 |
|
|
10 |
10 |
10 |
0 |
10 |
22 |
30 |
46.5 |
89 |
89 |
92 |
46.5 |
73 |
69 |
62.5 |
|
35 |
35 |
35 |
0 |
12 |
19 |
26 |
40 |
73 |
79 |
80 |
40 |
65 |
60 |
55 |
|
110 |
50 |
50 |
0 |
6 |
8 |
12 |
37 |
44 |
44 |
44 |
37 |
30 |
35 |
32 |
5、現場實測10kV、35kV和110kV系統的核相數據
|
系統電壓 |
核 相 表 讀 數 （uA） |
||
|
A—A′ |
A — B′ |
A — C′ |
|
|
B—B′ |
B — C′ |
B — A′ |
|
|
C—C′ |
C — B′ |
C — A′ |
|
|
10 |
1～2 |
42～48 |
42～48 |
|
35 |
1～2 |
46～48 |
46～48 |
|
110 |
0～1 |
53 |
53 |
DHX-II型指針式高壓核相儀測試結論
1、核相儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
3、儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。
4、該儀器經過一定的高壓校驗后，還可作測量高電壓之用。
