ZC29B-1、ZC29B-2型接地電阻測試儀專供測量各種電力系統，電氣設備，避雷針等接地裝置的接地電阻值。
亦可測量低電阻導體的電阻值；還可測量土壤電阻率。
本儀表執行標準GB/T7676-1998《接地電阻表》國家標準。

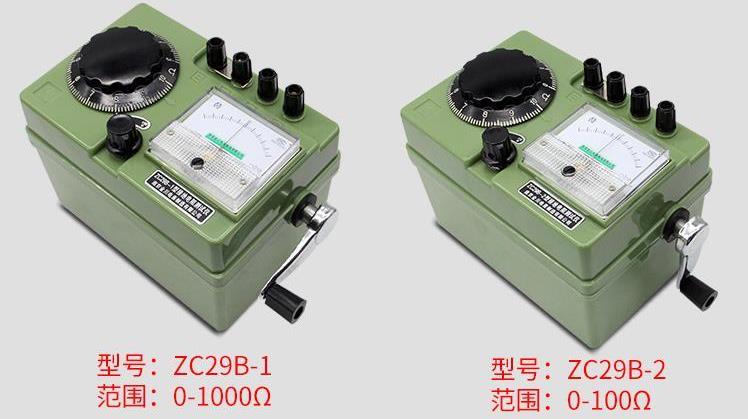

一、ZC29B-1、ZC29B-2型接地電阻測試儀規格及性能
1、規格
|
型 號 |
測量范圍 |
最小分度值 |
輔助探棒接地電阻值 |
|
ZC29B-1型 |
0～10Ω |
0.1Ω |
≤1000Ω |
|
0～100Ω |
1Ω |
≤2000Ω |
|
|
0～1000Ω |
10Ω |
≤5000Ω |
|
|
ZC29B-2型 |
0～1Ω |
0.01Ω |
≤500Ω |
|
0～10Ω |
0.1Ω |
≤1000Ω |
|
|
0～100Ω |
1Ω |
≤2000Ω |
2、使用溫度：－20℃至40℃。
3、相對濕度：≤80%。
4、準確度：3級。
5、搖把轉速：每分鐘150轉。
6、傾斜影響：向任一方傾斜5°，指示值的改變不超過準確度的50%。
7、外磁場影響：對外磁場強度為0.4KA/m時，儀表指示值的改變不超過準確度的`100%。
8、絕緣電阻值：在溫度為室溫，相對溫度不大于80%情況下，不小于20MΩ。
9、絕緣強度：線路與外殼間的絕緣能承受50Hz的正弦波交流電壓0.5KV歷時一分鐘。
10、外形尺寸：l×b×h，mm：172×116×135。
11、重量：約定俗成2.4Kg。
