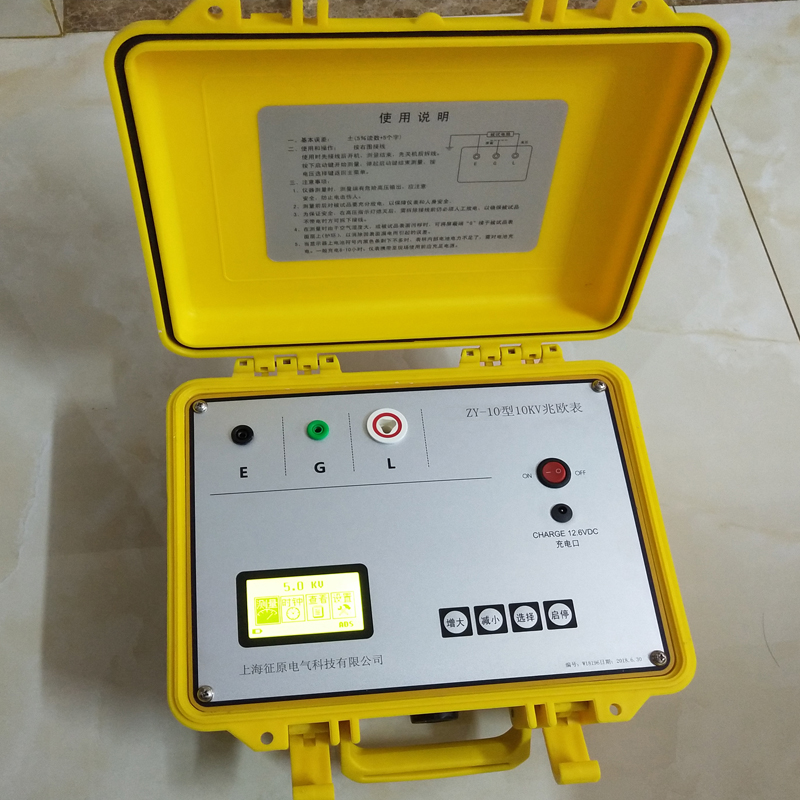

ZY-10型10KV智能兆歐表專用于試驗室或現場做絕緣測試試驗。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。
一、ZY-10型10KV智能兆歐表主要特點
1．采用32位微控制器控制，全中文操作界面，操作方便。
2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。
3．輸出電流大，短路電流大于5mA。
4．抗干擾能力強，能滿足超高壓變電站現場操作。
5．測試完畢自動放電，并實時監控放電過程。
6．內附可充電電池和充電器，當不使用背光燈時，充滿電可連續使用6～12小時。
二、ZY-10型10KV智能兆歐表主要技術性能
準確度： ±(10%+5字)
測量范圍： 0.1M～1TΩ
試驗電壓： 設定范圍： 0.5Kv～10KV （500V、1000V、2500V、5000V、10000V共五檔） 準確度： 5%±10V
短路電流： >5mA
測量時間： 1分鐘～10分鐘（與測量方式有關）
充電電源： 180～270VAC ,50Hz/60Hz±1% (市電或發電機供電)
工作環境： 溫度-10～40℃，相對濕度20～80％。
三、ZY-10型10KV智能兆歐表操作部件功能
1.L接線端
“L”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組、電纜線芯。
2.G接線端
“G”稱為屏蔽端，用于三電極法測量絕緣材料或電纜的體積電阻，它接至三電極的保護環端。
3.E接線端
“E”稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層。
四、注意事項及其它
請注意安全，L為高壓端！E為地端,必需接大地！1T=1000G 1G=1000M
