分流器是測量直流電流用的; 分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示;
直流電流表實際是電壓表，滿度值75mV;
直流電流表和分流器是配套使用的;
比如：100A電流表配套的分流器阻值為0.00075歐;
即100A*0.00075歐=75mV;
50A電流表配套的分流器阻值為0.0015歐;
50A*0.0015歐=75mV。要測量一個很大的直流電流例如幾十安培甚至更大幾百安培,我們沒有那么大量程的電流表進行電流的測量,怎么辦?這就要采用分流器,分流器是一個可以通過大電流的精確電阻,當電流流過分流器時,在它的兩端就會出現一個毫伏級的電壓。于是我們用毫伏電壓表來測量這個電壓,再將這個電壓換算成電流，就完成了大電流的測量。

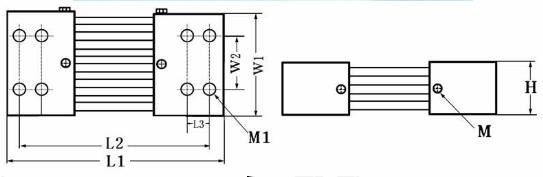

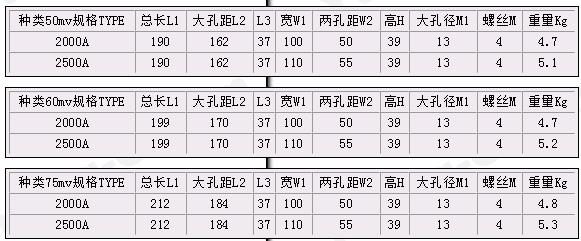

FL-2型2000A～2500Ａ錳銅分流器技術指標
●
適用標準：
GB/T
7676.1～9-1998《直接作用模擬指示電測量?jī)x表及其附件》
GB/T5729-94《電子設備用固定電阻器》
GJB/T360A-96《電子及電子元件試驗方法》
GB2423《電工電子產品基環境試驗規程》
●
額定電流(A)：5 10 15 20 25 30 50 75 100 150 200 250 300 400 500 600
750
1k 1.5k 2k 2.5k 3k 4k 5k 6k 7.5k 10k.。
●
精度等級：0.5級(≤4kA)；1.0級(5k～1kA)。
●
額定壓降：標準值為75mV，用戶定義值45mV、50mV、60mV、100mV或其它。
●
超載性能：額定電流120%，持續2h。
●
負載下發熱：溫升變化趨于穩定后，50A以下≤80℃ 50A以上≤120℃。
●
耐機械力性能：能承受加速度為70米/秒、沖擊頻率每分鐘80～120次6小時的運輸顛震。
●
環境條件：-40～+60℃，相對濕度≤95%(35℃)。
