一、RZJ-45kV繞組匝間沖擊耐電壓測試儀主要技術參數
1.電源電壓：220V±5%；50HZ±2%；
2.沖擊波峰值電壓： 0～45Kv范圍內連續可調；
3.沖擊波頻率：6.25Hz
4.峰值電壓表顯示： 0～45kV ±5%；
5.脈沖電容：0.1μF（也可按要求另選）
6.最大輸出能量：101 J
7.波前時間：0.2us（+0.3 us，-0.1 us）
8.絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ
9.介電強度：電源輸入端對機架能承受1500V/50HZmin耐壓試驗無飛狐、無擊穿現象；
10.環境溫度：0～35度；
10.相對濕度：35度時≤80%；
11.用示波器采集波形

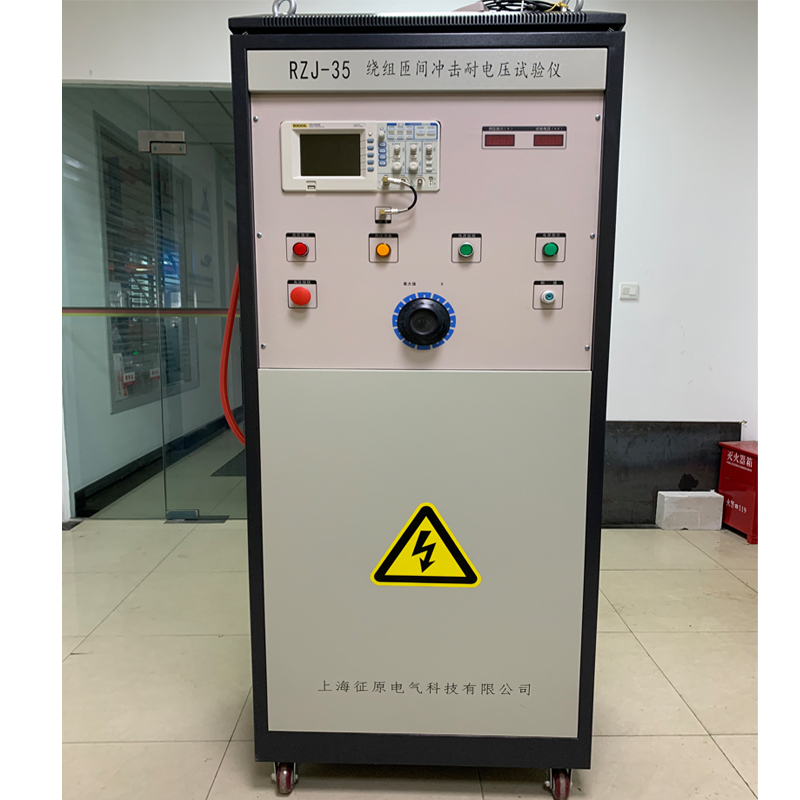

二、RZJ-35繞組匝間沖擊耐電壓測試儀要技術參數
1.電源電壓：220V±5%；50Hz±2%；
2.沖擊波峰值電壓： 1.5～35kV范圍內連續可調；
3.沖擊波頻率：6.25Hz
4.峰值電壓表顯示： 0～35kV ±5%；
5.脈沖電容：0.05μF（也可按要求另選）
6.最大輸出能量：30J
7.絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ
8.介電強度：電源輸入端子對不帶電的金屬外殼部件能承受1500V/50Hz，歷時1min耐電壓試驗無飛弧、無擊穿現象；
9.環境溫度：0～35度；
10.相對濕度：35度時≤80%；
11.外形尺寸：700×600×1600；
12.重量：140kg
13.式樣：柜式
14.示波器
三、RZJ-15繞組匝間沖擊耐電壓測試儀主要技術參數
1. 電源電壓：220V±5%；50±2%；
2. 試驗電壓： 0～15KvP范圍內連續可調；
3. 沖擊波頻率：6.25Hz
4. 峰值電壓表顯示： 0～15KvP ±5%；
5. 脈沖電容：0.1μF（也可按要求另選）
6. 最大輸出能量：11.25J
7. 絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ
8. 介電強度：電源輸入端對機架能承受1500V/50HZImin耐壓試驗無飛狐、無擊穿現象；
9. 環境溫度：0～35度；
10.相對濕度：35度時≤80%；
11.重量：100kg
12.式樣：柜式
13.示波器技術參數閱附件
14.適用范圍：3000V及以下交直流電機
四、RZJ-6G繞組匝間沖擊耐電壓試驗儀主要技術參數
1. 電源：220V±5%，50Hz±2%；500VA；
2. 試驗電壓： 0.3～6kVp范圍內連續可調；
3. 沖擊波頻率：25Hz（也可提供其它頻率）；
4. 脈沖電容：0.1μF（其它容量另行協商）；
5. 最大輸出能量：1.8J；
6. 絕緣電阻：電源輸入端子對不帶電的金屬外殼部件的絕緣電阻≥20MΩ；
7. 介電強度：電源輸入端子對不帶電的金屬外殼部件能承受1500V/50Hz，歷時1min，耐電壓試驗無飛弧、無擊穿現象；
8. 環境溫度：0～40℃；
9. 相對濕度：≤80%；
10. 式樣：臺式；
11. 外形尺寸：648×520×335；
12. 質量：50kg
13. 適用范圍：適用于額定電壓1140V和500kW及以下電機。
RZJ匝間儀可以查出故障：匝間絕緣擊穿（匝間短路）；電暈放電；繞組斷線；匝數差異
五、RGZ-5繞組匝間-工頻耐電壓綜合試驗儀主要技術參數
匝間耐電壓試驗
試驗電壓： 0.3~6kVp 連續可調
頻率： 30Hz（電源頻率60Hz時）；25Hz（電源頻率50Hz時）
實驗電壓表： 0.3~6kVp ±5%
沖擊次數： 1~10次 連續可調
脈沖電容： 0.1uF（可按要求另選）
最大輸出能量： ≤1.8 J
示波器參數： 參閱示波器使用說明書
工頻耐電壓試驗
試驗電壓： 0.5~5kV 連續可調 數字顯示 ±5%
輸出容量： 5kVA
報警電流： 1~1000mA 連續可調 數字顯示 ±5%
實驗時間： 1~99s 連續可調
